Visuel Concept réalise le contrôle-commande WinCC OA d’un skid d’extraction dans le secteur des biotechnologies

Visuel Concept s’est vu confiée par la société ER INGENIERIE une mission d’ingénierie en automatisme pour la fourniture d’une solution de contrôle-commande d’un skid d’extraction dans le secteur des biotechnologies. ER INGENIERE est chargée des études mécanique et électrique, de la fabrication du skid ainsi que sa mise en service chez l’industriel GW Pharmaceuticals.

skid_extraction

Visuel Concept a également assurée une assistance technique pour l’ensemble des étapes de mise en service et qualification de l’installation.

Visuel Concept a su répondre aux exigences du projet pour élaborer un système de contrôle commande permettant :

  • d’assurer le pilotage de la machine au travers d’une interface homme machine composée de synoptiques conviviaux
  • d’assurer la reproductibilité des cycles de production
  • d’assurer la traçabilité des cycles (Alarmes, Evénements, Audit-Trail, Données continues)
  • d’assurer la mise en forme des données sous forme de rapports de production
  • d’assurer la sauvegarde et l’archivage de l’ensemble des données générées
  • de respecter les réglementations en vigueur (BPF, Gamp5, 21CFR Part 11)

Pour cela, Visuel Concept a mis en oeuvre la solution d’hypervision SIMATIC WinCC OA fournie par SIEMENS.

vue de pilotage du système

vue de pilotage du système

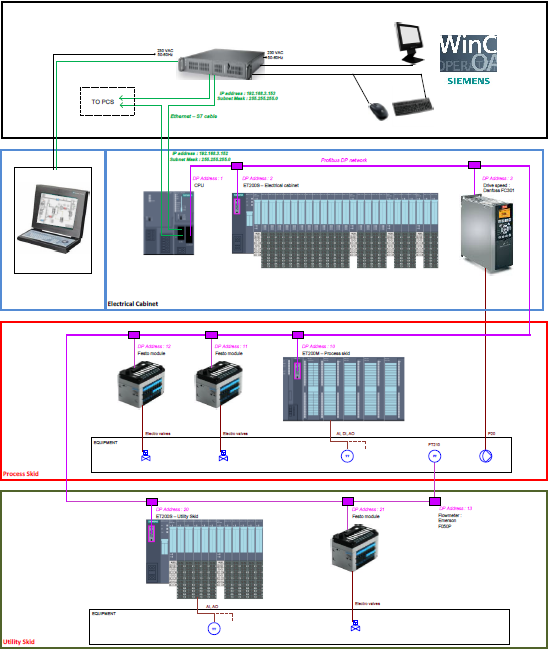

skid_architecture

architecture du système
